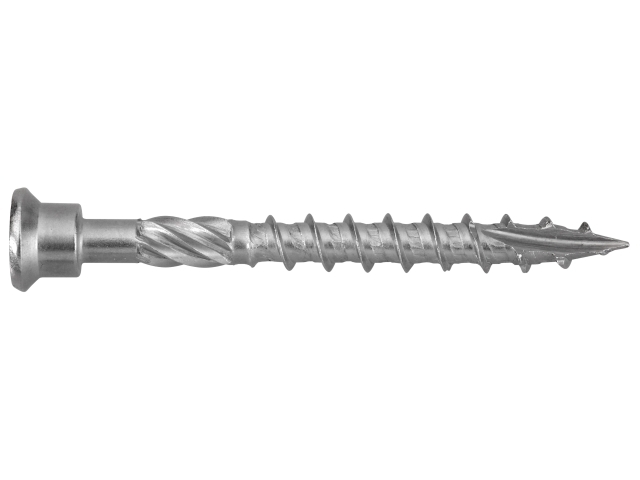

Terrassenschraube Zylinderkopf gehärtet mit Bit TX 25, Edelstahl C1

Weiterführende Informationen

Leistungserklärungen

Produktinformationen

Kopfform: Zylinderkopf, Werkstoff: Edelstahl, C1, Nenndurchmesser: 5 mm, Innenantrieb: TX25, Gewindeausführung: Teilgewinde, Anzahl Bits: 1 STK, Kopfhöhe max.: 5.5 mm, Gewindedurchmesser max. (d Gew): 5.3 mm, Kopfdurchmesser max.: 8.75 mm, Reibteildurchmesser: 4.1 mm, Antriebart: Innensechsrund Die Terrassenschraube C1 mit Stufen-Senkkopf ist eine preiswerte Lösung mit sicherem Halt für die Verarbeitung von weichen und mittelfesten Hölzern im Außenbereich.
Die Konstruktionsverantwortung obliegt dem Anwender. HOX-Antrieb

* perfekter Sitz des Bits daraus resultiert eine hohe Lebensdauer des Bits
* perfekte Kraftübertragung, somit keine Beschädigung des Kopfes und der Oberfläche (keine Korrosion)
* kein Austriebseffekt dadurch stark verbesserter Arbeitskomfort (kein Taumelschlag)
* Halteeffekt durch konische Geometrie (Stick-Effekt), das erhöht die Produktivität durch Verarbeitungszeitersparnis
* Handelsüblicher TX Bit verwendbar (genannte Vorteile des HOX Bit entfallen)

HOX Kopfstempelung

* Anwendersicherheit durch sichtbare Zulassung im eingebauten Zustand

Senkkopf mit Frästaschen

* flächenbündiges Versenken des Schraubenkopfes führt zu einer perfekten Verarbeitungsoptik
* geringer Spanaustritt an der Oberfläche, das vermeidet die Beschädigung des Kopfes und der Bauteiloberfläche (keine Korrosion)
* kaum Verletzung beschichteter Werkstoffe
* geringerer Energie- und Kraftaufwand durch leichtes und sauberes Versenken des Schraubenkopfes
* für Holz und Beschläge geeignet

Unterkopfverstärkung

* Anwendersicherheit auf Grund höchster Widerstandsfähigkeit gegen Abreißen

Schaftfräser (Reibteil) (ab 80 bzw. 90 mm Schraubenlänge)

* weniger Reibung am Schraubenschaft sorgt für eine werkzeugschonende Verarbeitung
* geringerer Energie-und Kraftaufwand da er wie ein Bohrer wirkt
* Reduzierung des Eindrehwiderstandes
* leichtes Verarbeiten von langen Schrauben

Grobgang- und Eingangsgewinde

* bringt immer die optimale Verarbeitungsgeschwindigkeit für jede Schraubenlänge
* bis zu 40 % schnellere Verarbeitung
* bis zu 30 % höhere Auszugswerte

30Â° Spitze mit zurückgesetztem zweitem Gewindegang

* geringe Spaltkräfte durch Bohreffekt
* reduzierte Spaltneigung im Randbereich ermöglicht Randbereichsverschraubungen
* extrem schnelles "Anbeißen" der Schraube

Hochwertig gehärteter Stahl

* hohes Bruchdrehmoment
* höchste Verarbeitungsqualität

Gleitbeschichtung

* leichtes und sauberes Eindrehen
* geringerer Energie- und Kraftaufwand

ETA-18/0031

In der Europäisch Technischen Bewertung sind folgende Abmessung enthalten:

* Ã˜ 4,0 mm ab Länge 25 mm
* Ã˜ 4,5 mm ab Länge 30 mm
* Ã˜ 5,0 mm ab Länge 40 mm
* Ã˜ 6,0 mm ab Länge 40 mm

Kostenloser Bit in jeder Schraubenpackung

* passender Bit immer direkt mit Material verfügbar
TX-Antrieb
- gute Kraftübertragung durch sechs Kraftangriffsflächen (Linienberührung)
- kein Austriebseffekt (Cam-out-Effekt entfällt durch zylindrische Form), somit lange Lebensdauer des Bit
- maschinelle Verarbeitung möglich
- gute Drehmomentübertragung

Tellerkopf
- geringere Anzahl an Schrauben wird benötigt, da stärkeres Dichtziehen von Verbindungen (auch bei verformten Hölzern)
- hohe Anzugs- und Kopfdurchzugswerte
- hohe Ausnutzung der Zugtragfähigkeit
- schnellere Verarbeitungszeit

Unterkopfverstärkung
- Anwendersicherheit durch höchste Widerstandsfähigkeit gegen Abreißen

Teilgewinde
- optimales Verarbeitungsergebnis durch festes Dichtziehen der oberen Holzschicht

Schaftfräser (Reibteil)
- weniger Reibung am Schraubenschaft sorgt für eine werkzeugschonende Verarbeitung
- geringerer Energie- und Kraftaufwand, da er wie ein Bohrer wirkt
- Reduzierung des Eindrehwiderstandes
- leichtes Verarbeiten von langen Schrauben

Grobganggewinde
- bringt immer die optimale Verarbeitungsgeschwindigkeit für jede Schraubenlänge
- schnelleres Einschrauben durch Gewindegeometrie führt zu Zeitersparnis bei der Verarbeitung

Hochwertig gehärteter Stahl
- hohes Bruchdrehmoment
- höchste Verarbeitungsqualität

Gleitbeschichtung
- geringerer Energie- und Kraftaufwand durch leichtes Eindrehen und geringer Einschraubwiderstand

Schneidkerbe
- geringe Spaltkräfte durch Bohreffekt
- verminderte Spaltneigung des Holzes ermöglicht Randbereichsverschraubung
- Zerspanung der Holzfasern

ETA-12/0276

EAN-Code	Lief.Art.Nr.	Artikelbezeichnung	Preis Einheit	Bestell Einheit	Menge	Gewicht (kg)
4009146475495	1686505015	Terrassenschraube 5,0x50 TX25 C1 Zylinderkopf 125Stk/Pkt	STK	PCK	125	0,60
4009146475501	1686506015	Terrassenschraube 5,0x60 TX25 C1 Zylinderkopf 100Stk/Pkt	STK	PCK	100	0,57
4009155751580	1686506010	Terrassenschraube 5,0x60 TX25 C1 Zylinderkopf 500Stk/Pkt	STK	PCK	500	2,72
4009155761138	1686507010	Terrassenschraube 5,0x70 TX25 C1 Zylinderkopf 400Stk/Pkt	STK	PCK	400	2,52
4009146475518	1686507015	Terrassenschraube 5,0x70 TX25 C1 Zylinderkopf 90Stk/Pkt	STK	PCK	90	0,59
4009146475525	1686508015	Terrassenschraube 5,0x80 TX25 C1 Zylinderkopf 75Stk/Pkt	STK	PCK	75	0,56
